Il numero delle misurazioni da effettuare dipende dal tipo di impianto, dalle differenze nel suolo e dalla tipologia di manufatti da proteggere.

Il punto di misura è collegato da una parte alla condotta da proteggere mediante un cavo metallico e una piastrina di presa di potenziale saldata sulla tubazione e dall'altro a un elettrodo di riferimento permanente di rame/solfato di rame mediante cavo metallico.

L'elettrodo di riferimento in Cu/CuSO4 viene interrato nelle immediate vicinanze della condotta da proteggere.

Il punto di misura può essere remotato con la soluzione di telecontrollo.

Caratteristiche tecniche

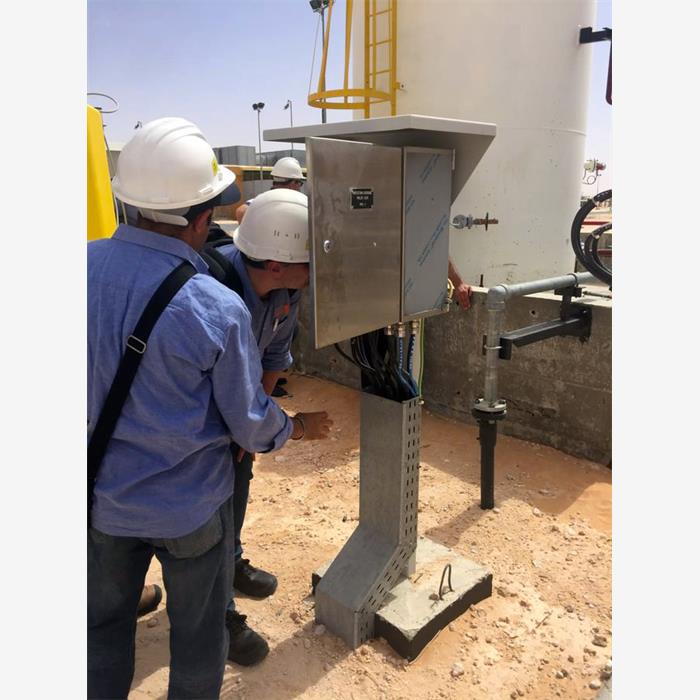

I posti di misura sono costituiti da colonnine costituite da:

  • cassetta per protezione catodica in vetroresina e/o metallica completa di sostegno tubolare di idonea lunghezza;
  • morsettiera per la giunzione dei cavi;
  • basamento di fondazione in calcestruzzo di adeguate dimensioni realizzato ad una  profondità idonea dal piano campagna.

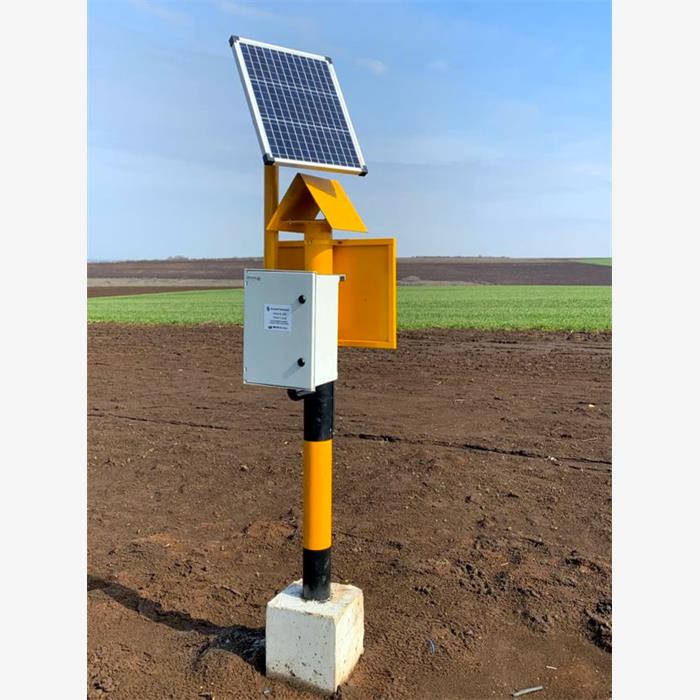

Nel sistema di telecontrollato il punto di misura contiene un circuito elettrico alimentato da rete o da pannello fotovoltaico, un data logger con un'uscita a relè attivabile da remoto per aprire o chiudere i contatti di riferimento e da due led verdi di segnalazione che indicano che la batteria interna e l'alimentazione esterna proveniente dal pannello fotovoltaico sono presenti e funzionanti.

Da remoto è possibile verificare i seguenti valore istantanei:

  • Potenziale di protezione (condutture interrate)
  • Potenziale di protezione (buono)
