Le Cassette di Giunzione e i Punti di Misura vengono scelti ed assemblati non solo in accordo alle caratteristiche elettriche richieste, ma anche in relazione alla località ove vengono impiegati ed installati, soprattutto in funzione della temperatura ambiente e del grado di pericolosità dell’area.

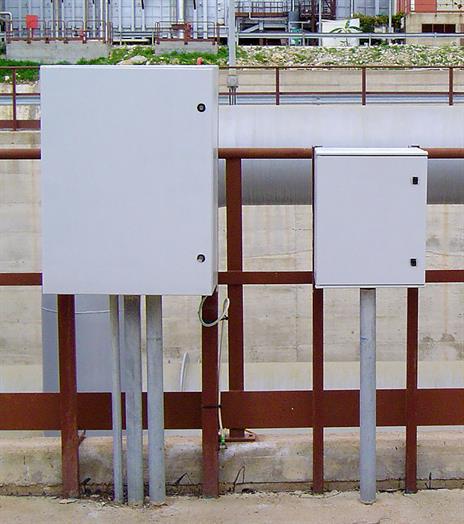

Cassette di giunzione per protezione catodica

Punto di misura

Il punto di misura ha lo scopo di permettere il controllo del potenziale del manufatto da proteggere in relazione all'ambiente circostante.

Il numero delle misurazioni da effettuare dipende dal tipo di impianto, dalle differenze nel suolo e dalla tipologia di manufatti da proteggere.

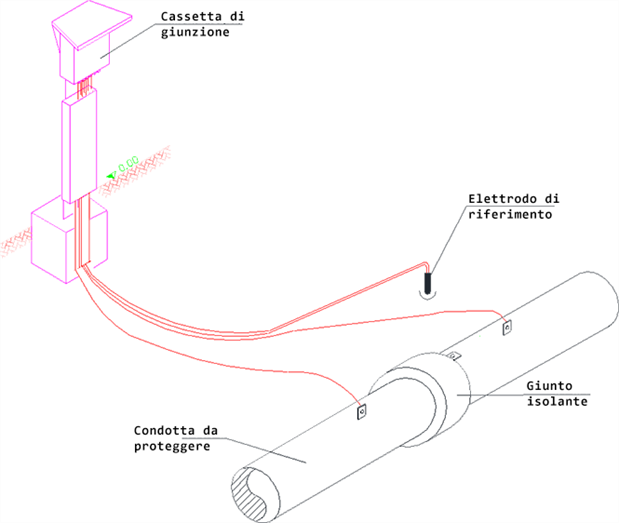

Il punto di misura è collegato da una parte alla condotta da proteggere mediante un cavo metallico e una piastrina di presa di potenziale saldata sulla tubazione e dall'altro a un elettrodo di riferimento permanente di rame/solfato di rame mediante cavo metallico.

L'elettrodo di riferimento in Cu/CuSO4 viene interrato nelle immediate vicinanze della condotta da proteggere.

Protezione catodica - Punto-di-misura
