Il sistema è costituito da una Stazione di Supervisione e Controllo completo di personal computer dedicato completo di sistema operativo e SCADA runtime.

La Stazione è collegata alla rete tramite cavo in fibra ottica e/o con router GPRS con i Trasformatori / Raddrizzatore (CPS) e con i punti di misura posizionati  lungo il tracciato della condotta interrata.

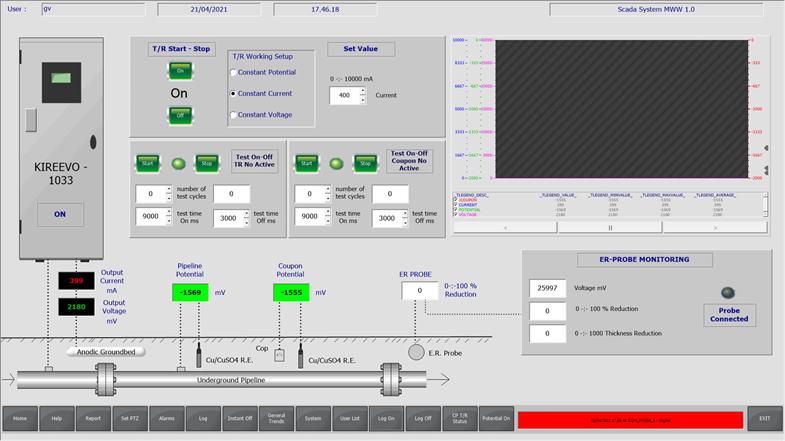

Il Trasformatore / Raddrizzatore è controllato e comandato tramite un dispositivo elettronico dedicato (tipo PLC-RTU) e trasmette alla Sala di Controllo le seguenti informazioni:

  • Stato della tensione di ingresso del trasformatore/raddrizzatore
  • Misura e regolazione dell'Uscita DC del Trasformatore/Raddrizzatore

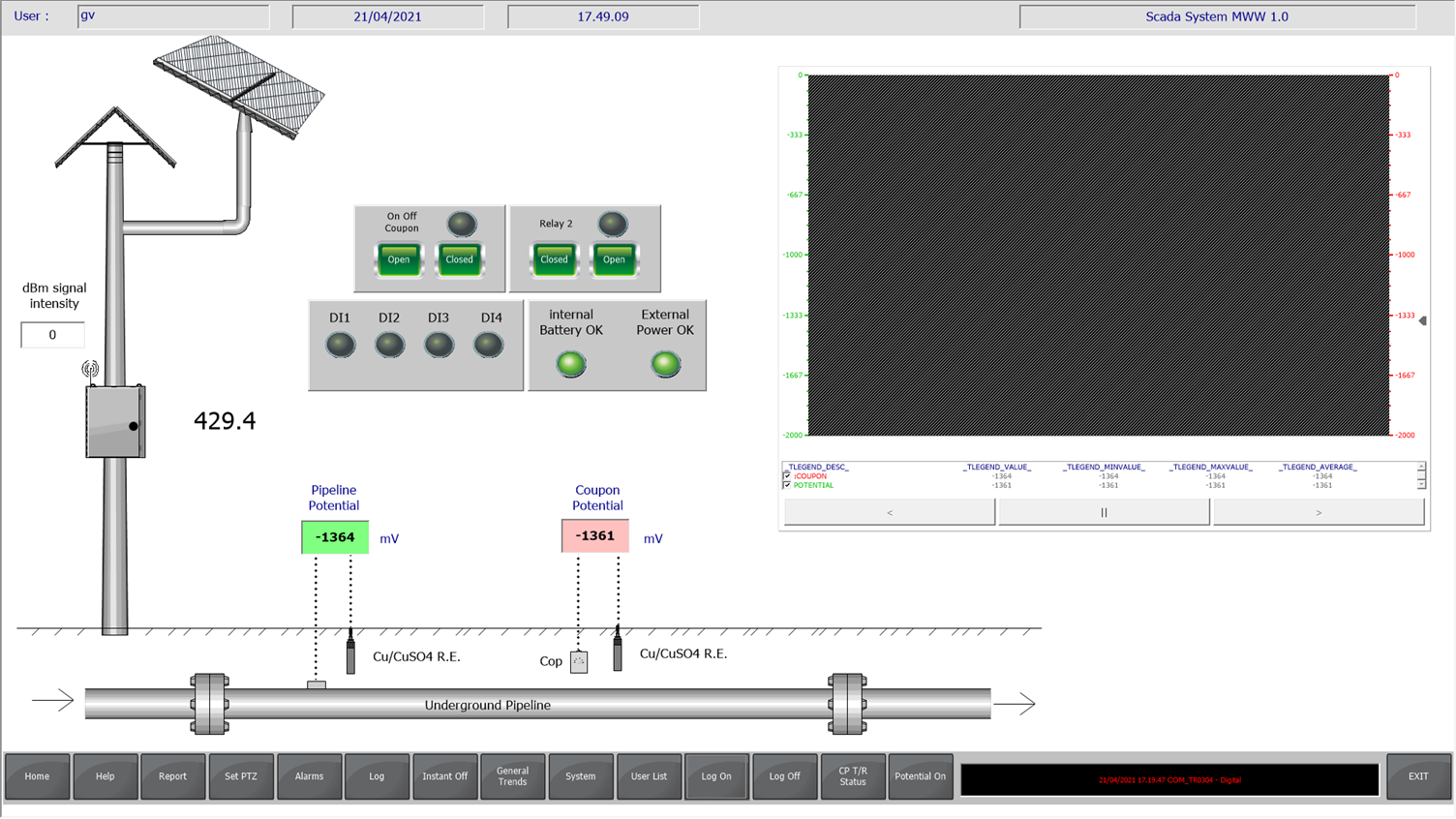

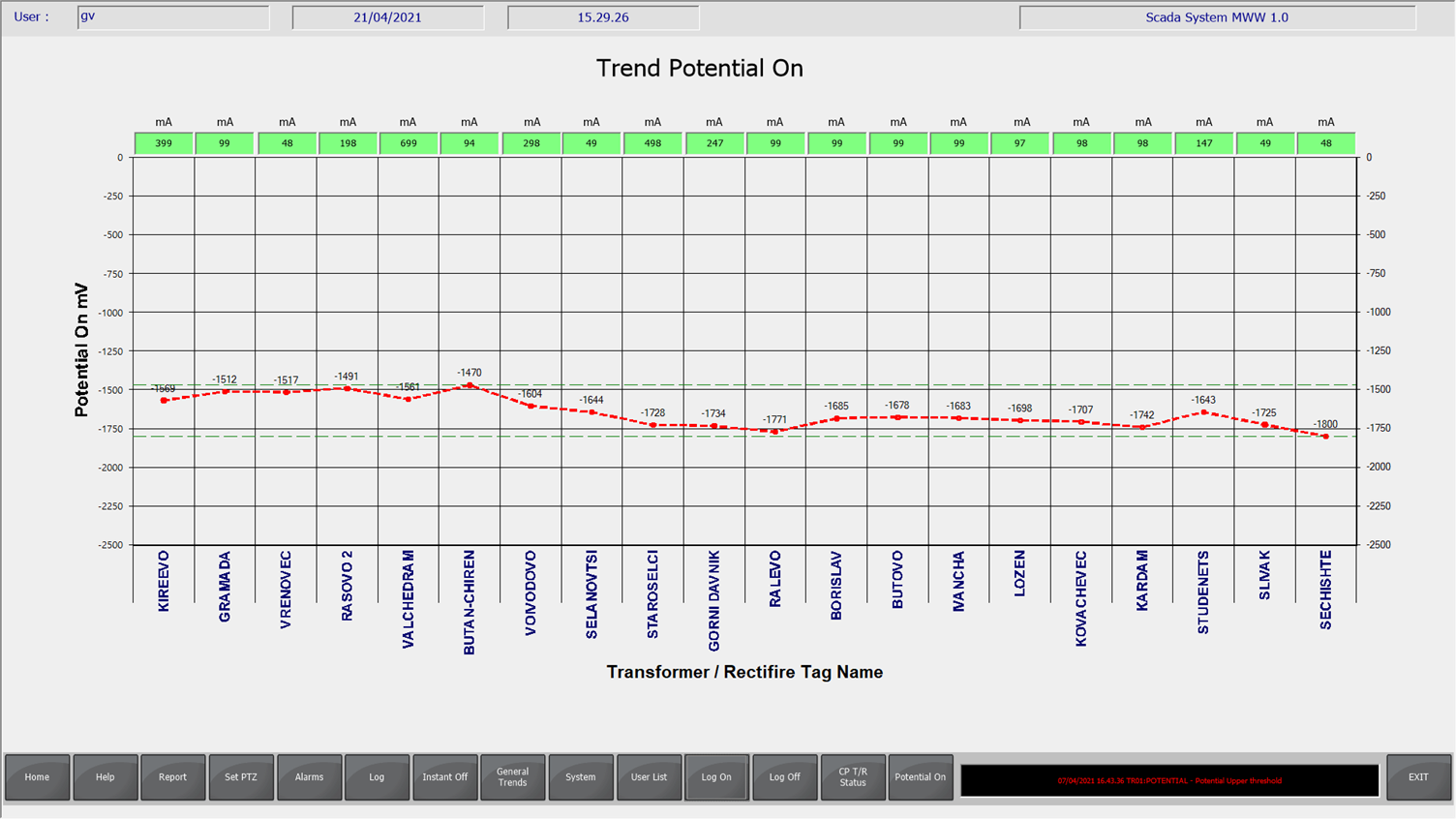

  • Misurazione dei potenziali da struttura – a – elettrolita

Il sistema di Telecontrollo e supervisione fornisce tutte le funzionalità per il controllo e il comando degli impianti sopra menzionati ovvero per la gestione sia delle attività di automazione che di supervisione.



Telecontrollo per protezione catodica
